Cảm biến là thiết bị giúp hệ thống tự động hóa “nhìn thấy” môi trường. Nói đơn giản: cảm biến đo/nhận biết một đại lượng vật lý (vị trí, nhiệt độ, áp suất, ánh sáng…) rồi biến nó thành tín hiệu điện để PLC/Controller xử lý.
Ghi nhớ:
Nếu PLC là “bộ não”, thì cảm biến là “giác quan” của hệ thống.
1) Vai trò của cảm biến trong công nghiệp
Trong dây chuyền sản xuất, PLC không thể “tự biết” đang có vật hay không, nhiệt độ bao nhiêu, áp suất có vượt ngưỡng không… Tất cả cần dữ liệu từ cảm biến. Khi cảm biến đưa tín hiệu về, PLC sẽ ra quyết định: chạy/dừng motor, mở van, đảo chiều, báo lỗi, hoặc điều khiển biến tần/servo theo yêu cầu công nghệ.
- Đếm & phân loại: đếm sản phẩm, phân loại theo vị trí/vật liệu.
- Định vị: xác định vị trí cơ cấu, hành trình xy lanh, điểm home.
- Giám sát quá trình: nhiệt độ, áp suất, mức chất lỏng, độ rung…
- An toàn: phát hiện cửa mở, vật cản, quá áp/quá nhiệt để dừng hệ thống.
- Tối ưu vận hành: giúp hệ thống chạy ổn định, giảm lỗi và downtime.
2) Cảm biến xuất tín hiệu gì về PLC?
Trong công nghiệp, tín hiệu cảm biến thường rơi vào 2 nhóm: Digital (ON/OFF) và Analog (giá trị liên tục).
Digital (ON/OFF)
- PNP / NPN (sensor 3 dây phổ biến)
- NO / NC (limit switch, reed switch…)
- Dùng cho: tiệm cận, quang, reed, công tắc hành trình…
PLC “không nhận” thường do nhầm PNP/NPN hoặc thiếu mass (0V) chung.
Analog
- 4–20mA (ổn định, chống nhiễu tốt)
- 0–10V (dễ dùng, nhưng nhạy nhiễu hơn)
- Dùng cho: áp suất, nhiệt độ transmitter, loadcell + amplifier…
Analog cần module AI của PLC hoặc bộ chuyển đổi phù hợp.
3) Phân loại cảm biến phổ biến trong nhà máy

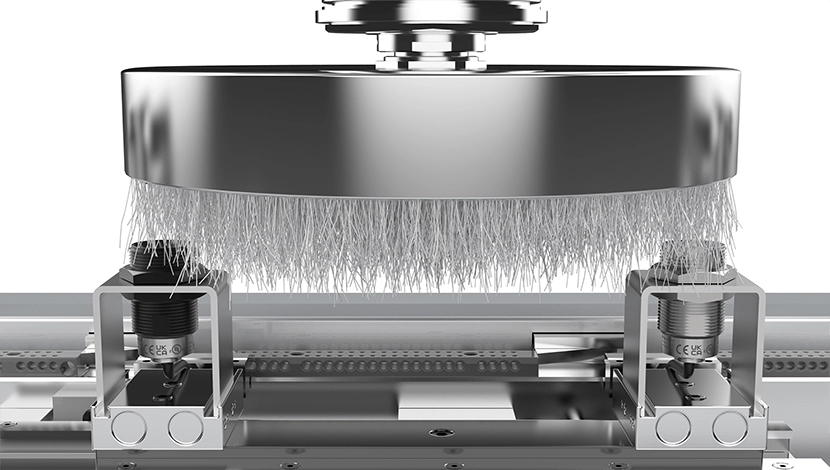

- Cảm biến tiệm cận (Proximity): bền, phù hợp môi trường bụi. Inductive tốt cho kim loại; Capacitive có thể phát hiện phi kim tùy môi trường.
- Cảm biến quang (Photoelectric): phát hiện bằng tia hồng ngoại/ánh sáng. Các kiểu thường gặp: thu phát riêng, phản xạ gương, khuếch tán.
- Cảm biến nhiệt độ: RTD (PT100/PT1000) ổn định; Thermocouple (K/J…) dải nhiệt rộng.
- Cảm biến áp suất: transmitter xuất 4–20mA hoặc 0–10V về PLC (khí nén, thủy lực, bơm…).
4) Checklist chọn cảm biến đúng kỹ thuật
Theo bài toán
- Đếm/định vị → tiệm cận hoặc quang
- Giám sát quá trình → nhiệt độ/áp suất/analog
- Vật kim loại hay phi kim? Có bụi/nước/dầu không?
Theo điện & kết nối
- Điện áp cấp (thường 24VDC)
- PNP hay NPN? NO hay NC?
- Analog: 4–20mA hay 0–10V? PLC có module AI chưa?
5) Lỗi thường gặp
- Nhầm PNP/NPN → PLC không nhận tín hiệu.
- Không nối 0V chung → tín hiệu chập chờn.
- Đi dây chung động lực (biến tần/contactor) → nhiễu.
- Chọn sai IP/môi trường → nước/dầu vào làm hỏng sensor.
- Analog sai thang đo → đọc sai, báo lỗi giả.
Kết luận:
Chọn đúng loại cảm biến + đúng tín hiệu + đúng môi trường sẽ giúp hệ thống ổn định,
giảm downtime và dễ bảo trì.
